오늘은 클러치 유격 조절 이야기입니다.
며칠 전 친구 집 앞에서 레버 쪽 손나사로 클러치 유격 조절을 했는데
그래도 클러치 연결점은 넘나 멀리에서 연결되더군요.
(원래 MSX 기본 세팅이 클러치 연결점이 아주 바깥쪽에 형성되어 있긴 합니다.)
F800R 하고 너무 차이가 심해서 두 개 번갈아 타면 불편합니다.
그래서 집에서 공구를 가지고 다시 해봤습니다.
-준비물-
클러치 유격이 이상한 오토바이 1대
12mm, 14mm 오픈 렌치 각 1개
장갑 1켤레
담배, 라이터, 시간, 여자친구

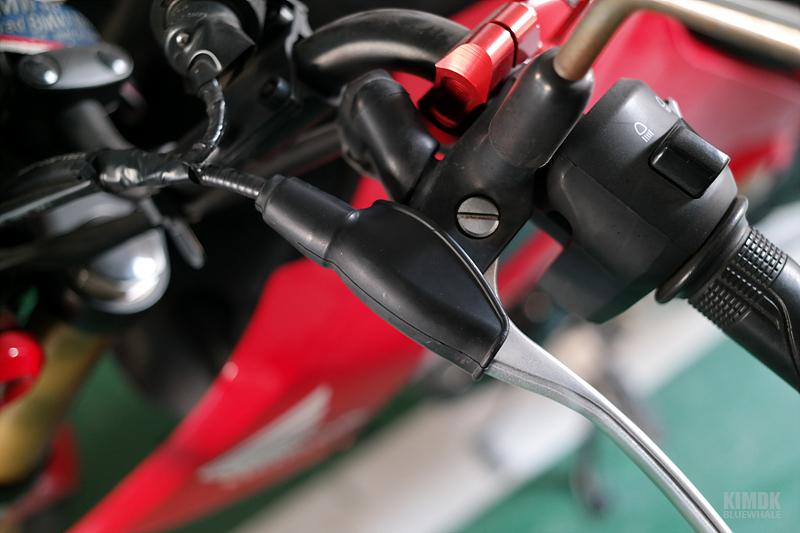

우선 클러치 레버 쪽에 고무 덮게를 벗겨 줍니다.

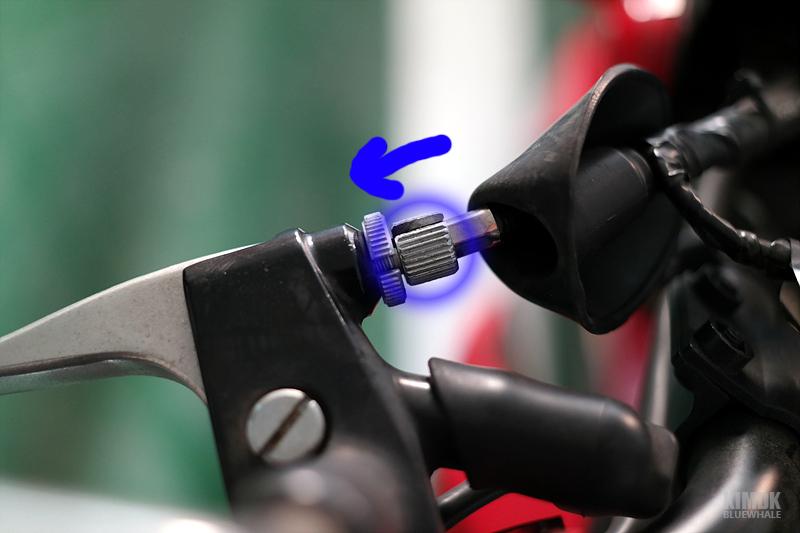

파란색 원 안에 손나사가 파란색 화살표로 이동할수록
클러치레버상 클러치 연결점은 내 몸 쪽으로 이동합니다.
그런데 사진을 보면 손나가가 파란색 화살표 쪽으로 이동할 만큼 이동했죠?

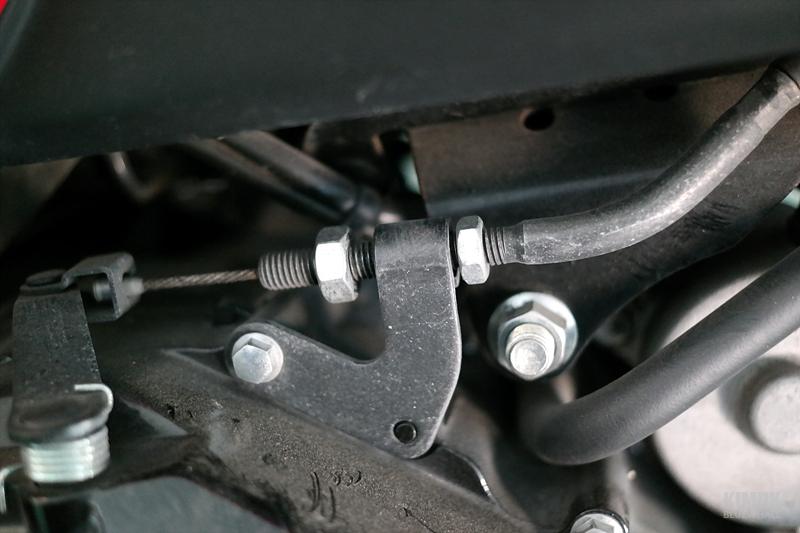

이렇게 되면 엔진 오른쪽 옆면에서 조절해야 합니다.
레버 쪽에서 조절하는 건 손만 있으면 가능한데,
엔진 쪽에서 조절하려면 오픈 렌치를 준비해야 합니다.

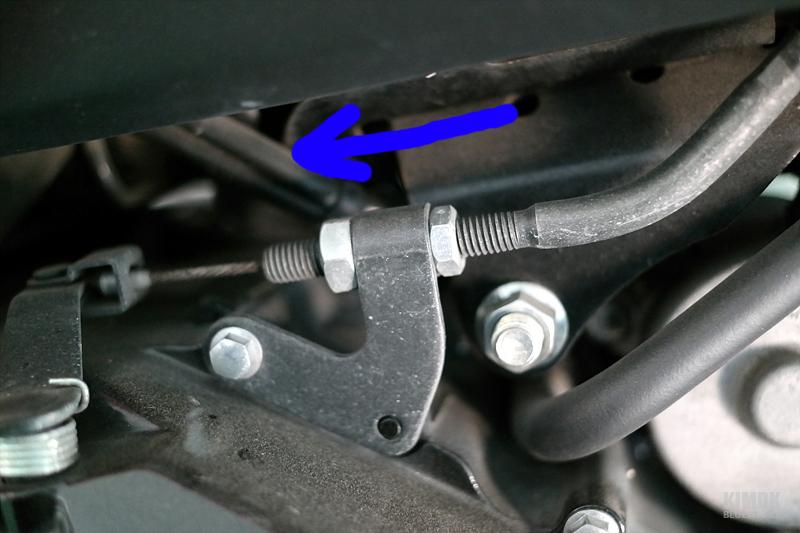

클러치 케이블을 파란색 화살표 방향으로 이동시킨다는 느낌으로 작업하시면 됩니다.
파란색 화살표 쪽으로 케이블을 이동시키면 레버상 클러치 연결점이 점점 내 몸 쪽으로 이동합니다.

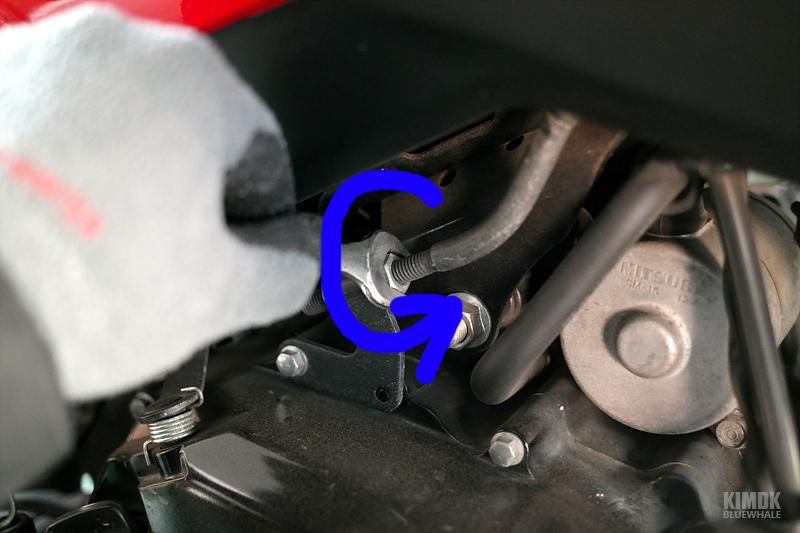

우선 앞쪽에 너트를(12mm) 화살표 방향으로 돌려서 풀어줍니다.
돌돌돌돌돌돌돌돌돌로로롤~~~~~~~~호롤롤롤롤로~~~

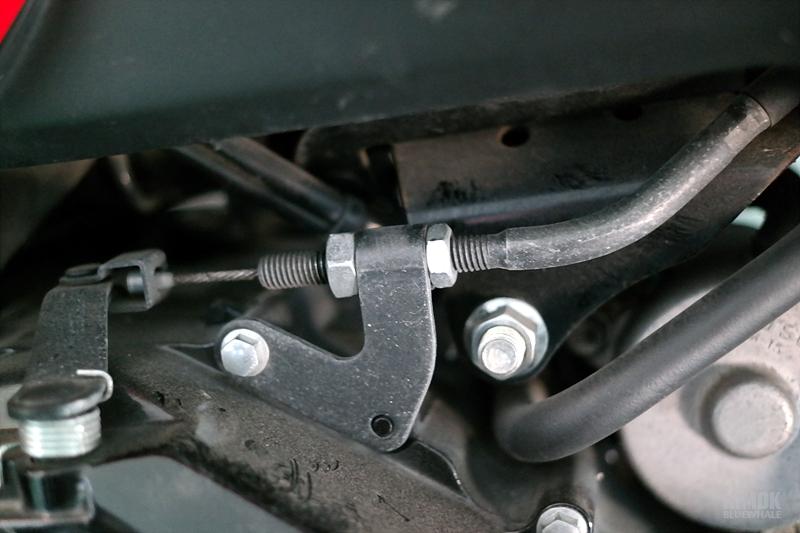

적당히 풀어내고 대충 위치를 잡은 후에

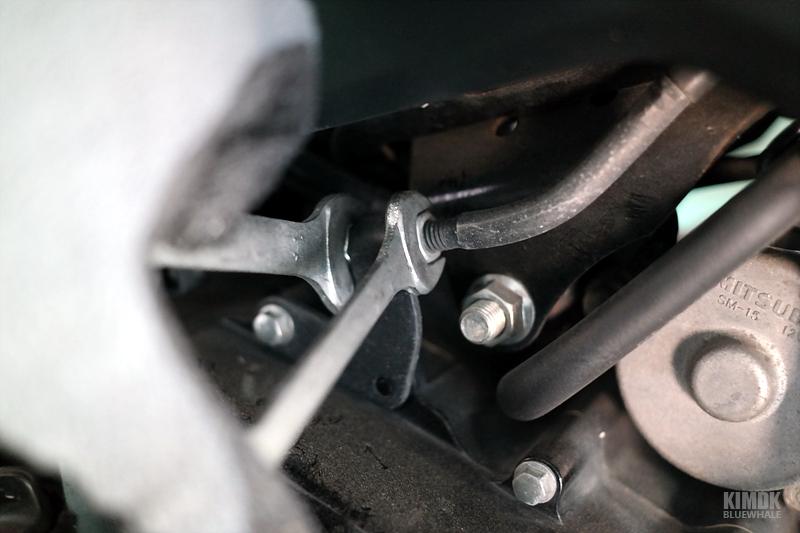

앞뒤에 너트를 풀리지 않게 꽉 쪼여줍니다.
뒷쪽 너트는 14mm 오픈 렌치를 이용했습니다.
케이블 위치가 이동한 게 느껴지시나요???

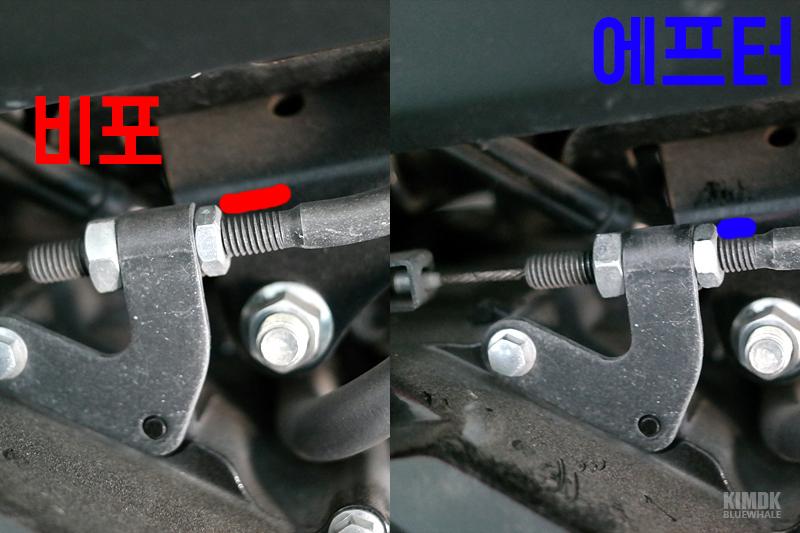

둔감한 분을 위해서 비교샷을 준비했습니다.
확실히 이동한 걸 볼 수 있네요
이제 다시
시동을 걸고
1단 넣고
클러치 레버를 살살 놓아주면서
원하는 접점을 찾아서
레버 쪽 손나사로 미세 조절을 해줍니다
마지막으로 클러치 연결점이 원하는 지점으로 이동했는지 확인해주고
끝!
원하는 유격을 찾았다면 다시 덮게를 덮어주고 마무리합니다.
|
|
|
|
|
