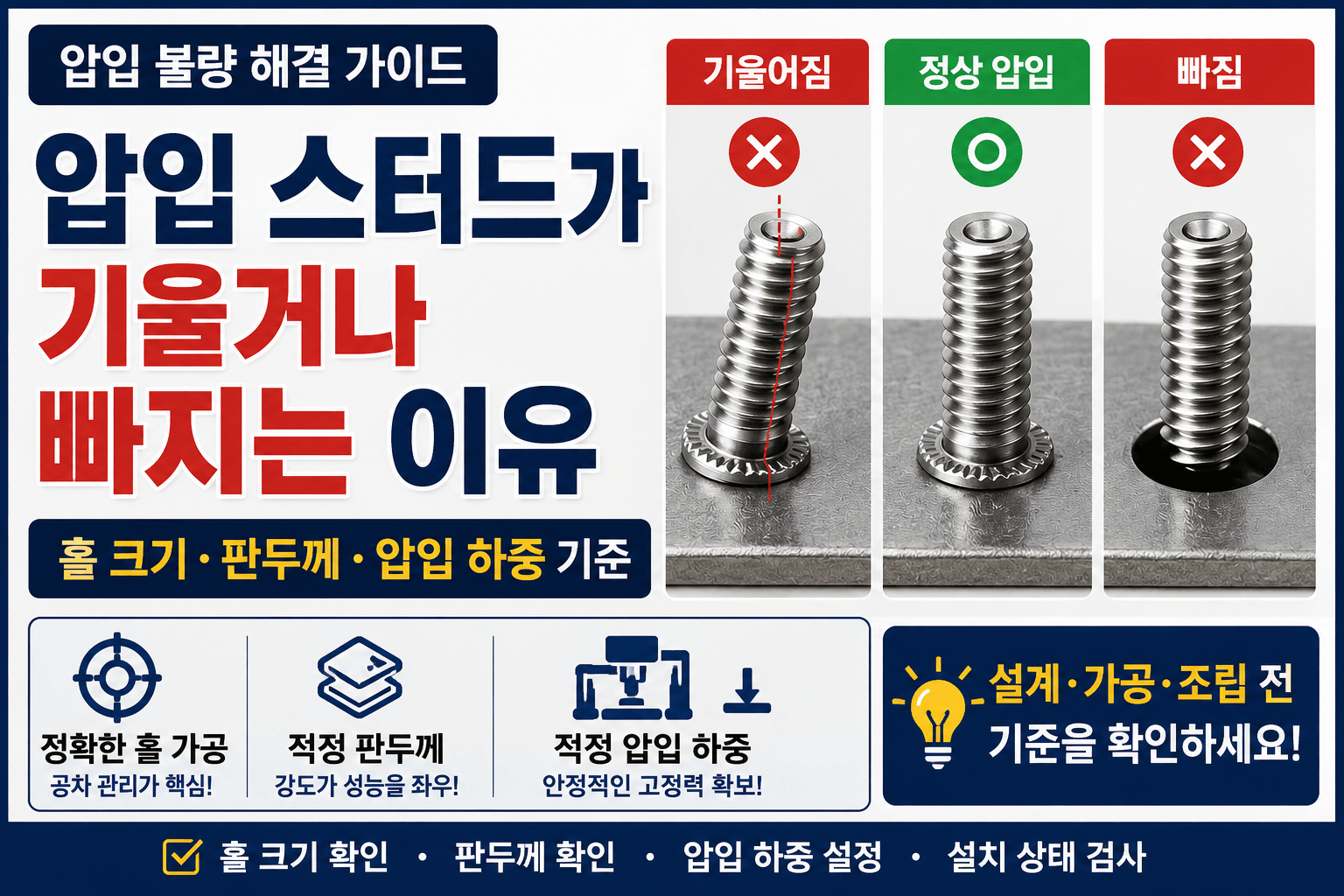

압입 스터드가 기울거나 빠지는 이유, 홀 크기·판두께·압입 하중 확인하세요
판금 작업에서 압입 스터드를 사용할 때
스터드가 기울거나 쉽게 빠지는 문제가 생길 수 있습니다
이럴 때는 부품 불량만 보기보다 홀 크기, 판두께, 압입 조건을 함께 확인해야 합니다
압입 스터드는 판금 부품에 나사 체결부를 만들 때 자주 사용하는 부품입니다.
용접 없이 판재에 압입해서 고정할 수 있어 전장박스, 브라켓, 커버, 판금 프레임 등에 많이 사용됩니다.
하지만 작업 조건이 맞지 않으면 압입 후 스터드가 기울거나, 손으로 흔들렸을 때 유격이 생기거나, 체결 중 빠지는 문제가 생길 수 있습니다.
이런 문제는 단순히 스터드 품질 때문만은 아닐 수 있습니다.
가장 먼저 확인해야 할 것은 홀 크기입니다.
압입 스터드는 판재 구멍에 부품이 눌려 들어가면서 주변 재료가 변형되고, 그 힘으로 고정되는 구조입니다.
홀 크기가 너무 크면 충분히 물리지 않아 빠질 수 있고, 너무 작으면 압입 중 판재가 변형되거나 스터드가 기울어질 수 있습니다.
판두께도 중요합니다.
압입 스터드에는 적용 가능한 최소 판두께 기준이 있습니다.
판재가 너무 얇으면 스터드가 제대로 고정되지 않거나 압입 후 빠지는 문제가 생길 수 있습니다.
확인해볼 부분은 이 정도입니다.
1. 압입 스터드 규격 확인
2. 제조사 권장 홀 크기 확인
3. 판두께가 최소 적용 기준 이상인지 확인
4. 압입 방향과 수직도 확인
5. 프레스 하중이 부족하거나 과하지 않은지 확인
6. 홀 주변 버 제거 여부 확인
7. 스터드 압입 후 인발력과 흔들림 확인
많이들 놓치는 부분은 “구멍만 맞으면 압입은 된다”고 생각하는 경우입니다.
하지만 압입 부품은 홀 공차, 판재 재질, 판두께, 압입 하중이 모두 맞아야 안정적으로 고정됩니다.
특히 알루미늄, 스테인리스, 얇은 철판처럼 재질과 두께 조건이 다르면 같은 스터드라도 결과가 달라질 수 있습니다.
압입 후 스터드가 기울어져 있으면 조립 시 볼트 체결이 어려워지고, 부품 간 간섭이나 조립 불량으로 이어질 수 있습니다.
또 체결 중 스터드가 빠지면 제품을 다시 가공하거나 폐기해야 하는 상황도 생길 수 있습니다.
압입 스터드가 자주 기울거나 빠진다면 스터드 자체만 보지 말고 홀 크기, 판두께, 압입 하중, 수직도 기준을 함께 점검해보세요.
|
|
