스미쓰도표쪽을 혼자 독학하려니
이해가 잘안갑니다.
원서로 공부하다보니 해석도 영어로 되있어서 더 이해가 안가요..ㅠㅠ
스미쓰도표쪽인데,

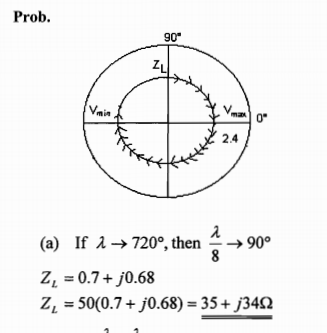

50(옴) 선로가 미지의 부하로 종단되었다. 선로상에서 정재파비 s=2.4이고 전압 최대값은 부하로부터 (람다)/8인 지점에서 발생한다.
가 지문인데요,
부하 임피던스를 여기서 구하려면..
어떻게 해야할까요?
풀이를보면 정규화임피던스x특성임피던스로 하는데..
정재파비로 스미쓰도표를그려서 정규화임피던스를 그냥 적어내렸더라구요.
아무설명없이요.
다른 문제를봐도 스미쓰도표처럼 하나띡 그리고 정규화임피던스를 바로적던데
문제푼 사람은 스미쓰도표를 검색해서 정규임피던스를 그냥 쓴걸까요?
아니면 정재파비로 수식적으로
정규화 임피던스를 구할 수 있는방법이 있나요?
비슷한 문제 20문제를 찾아봤는데
전부 스미쓰도표처럼 그려놓고
다 정규화된 임피던쓰를 적어놔서
모르겠어요..
|
|
|
|
|
