앞서 리어쇼바에서 나는 소리에 대해 질문을 올렸었고,
압이 샌다는 딜바포 회원님들의 친절한 답변을 얻었습니다.
에이프의 리어쇼바는 오버홀이 불가능하니 새로 교체를 결정!
에이프 부품이 신품으로 구할 시엔 제법 비싸지만
중고가는 대체로 합리적인 가격에 형성되어있는 것 같아요
같은 색상의 리어쇼바를 에잎동에서 중고로 2만원에 구입합니다
사실 구매한지는 두세달정도 된 것 같은데 그냥 타고있었어요...
아주 내려앉진 않았었지만 쇼바에 힘도없고, 조금 힘을 주면 쇼바 끝까지 턱턱 내려앉아버려서
더 늦기전에 작업해줍니다!
(시트탈거 사진 생략)

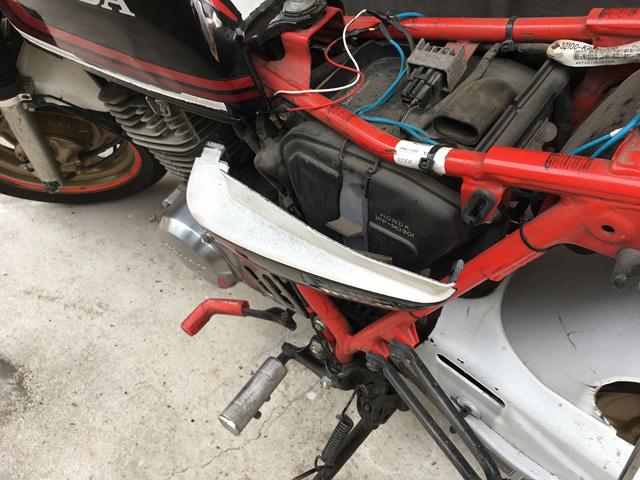

에이프의 몇 안되는 외장파츠를 뜯어내며 시작합니다.
시트 들어내고 사이드카울만 뜯으면 되요!
심지어 그 사이드 카울은 볼트가 딱 한군데밖에 없고
나머지는 플라스틱 이빨을 고무부싱에 끼워서 고정하게 되어있습니다 ㅋㅋ

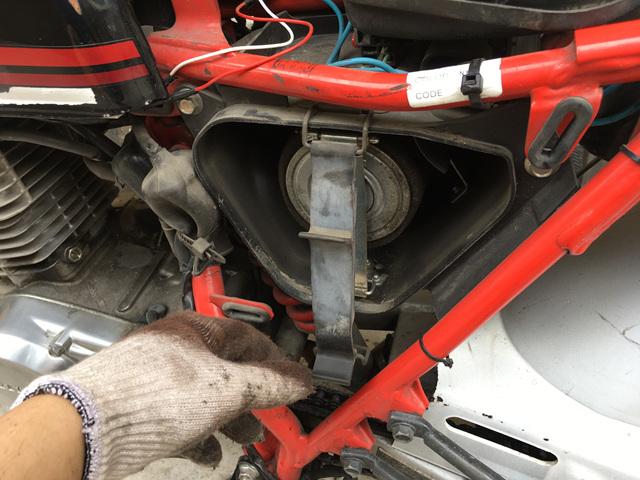

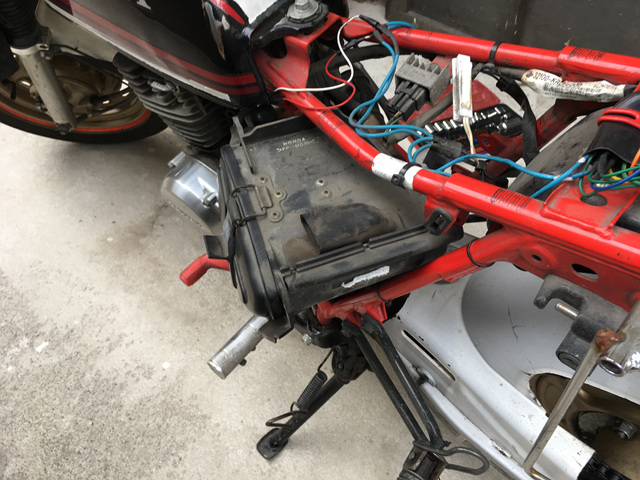

에어필터 케이스를 엽니다.
쇼바교체만 한다면 불필요한 작업이지만 에어필터도 리폼할 예정이므로..!!
요렇게 적출..
상태가 어휴;

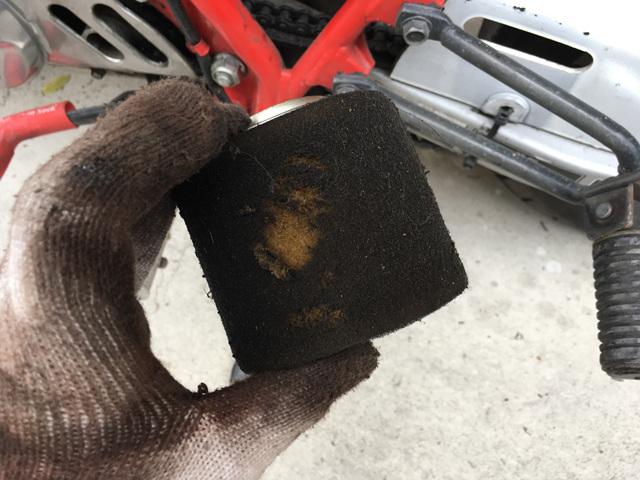

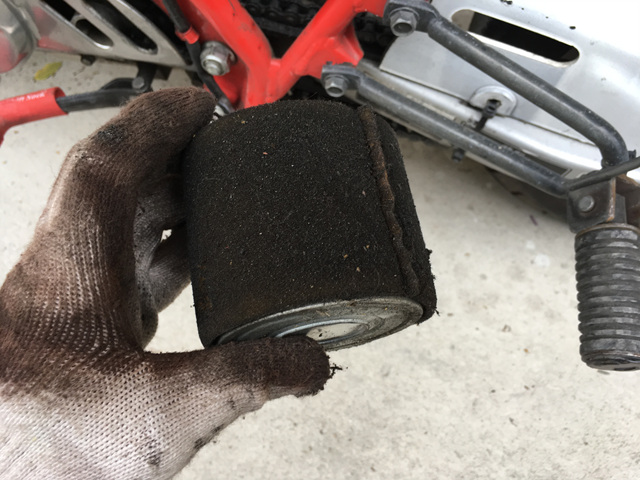

에이프 구매 후 8개월, 누적거리 7천키로의 에어필터.
구매 전에도 언제 교체된건지 알 수 없음.
손을 살짝 갖다대기만해도 스펀지가 으스러집니다.
원래 에어필터라는게 이런건지, 바알못이라 정확한 지식은 없지만..
모쪼록 따로 잘 보관!
캬브레터에서 이어진 에어필터튜브를 분리하고
추가로 에어필터 튜브에서 어디론가 이어지는 얇은 호스가있는데 그것도 분리해줍니다.

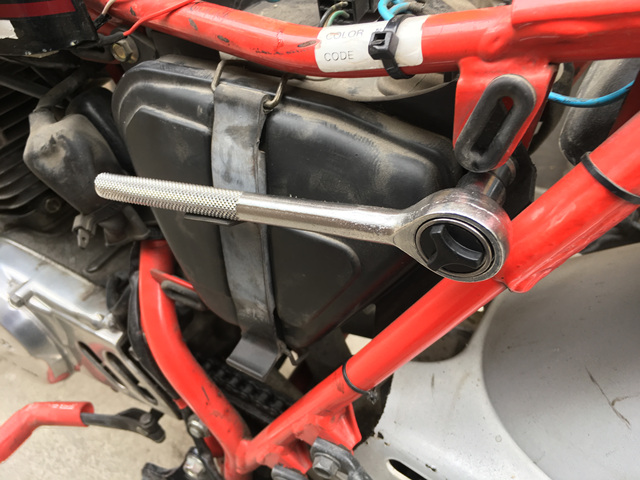

에어필터 케이스를 벗기기 위해 10mm복스알 투입!
케이스를 체결한 나사 세개 중 생긴게 다른 놈이 하나 있는데 잘 기억해둡니다

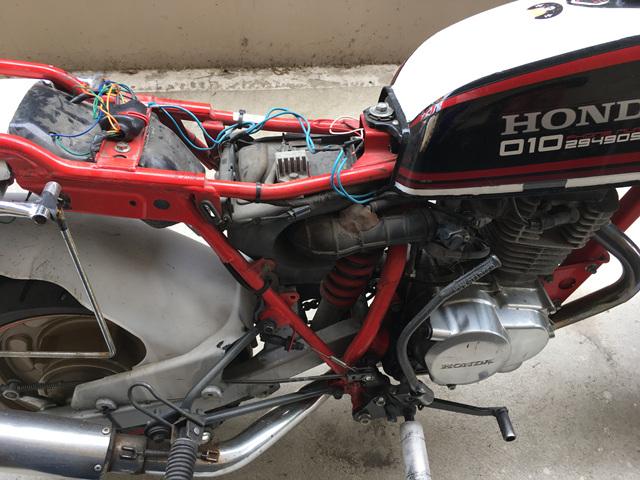

에어필터 케이스 적출

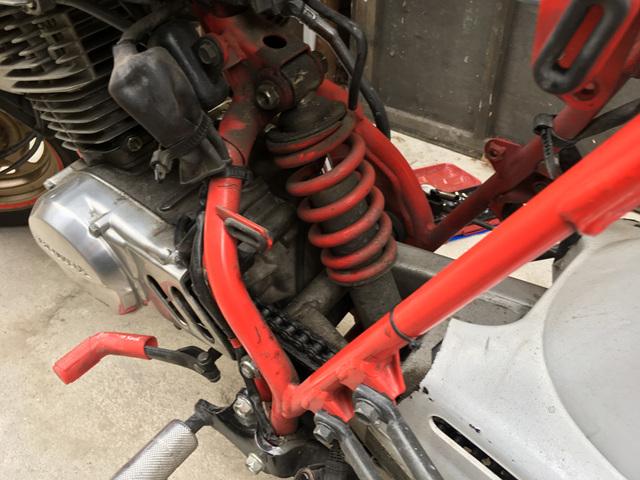

쇼바가 노출됩니다.

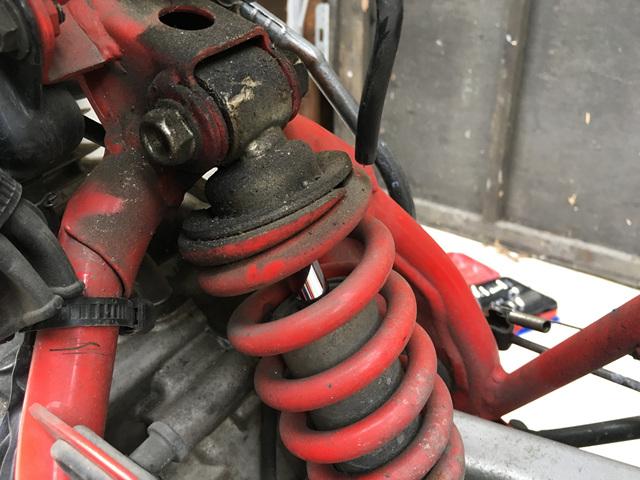

몹시 더러운 쇼바가 벌거벗겨졌습니다 *-_-*

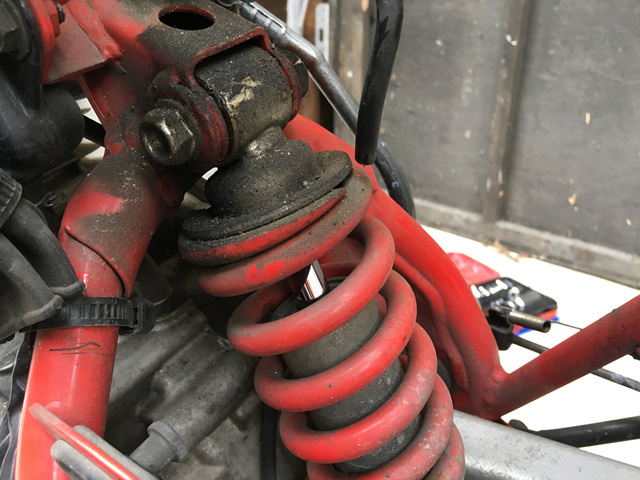

차대쪽 14mm, 17mm 볼트를 풀어주고

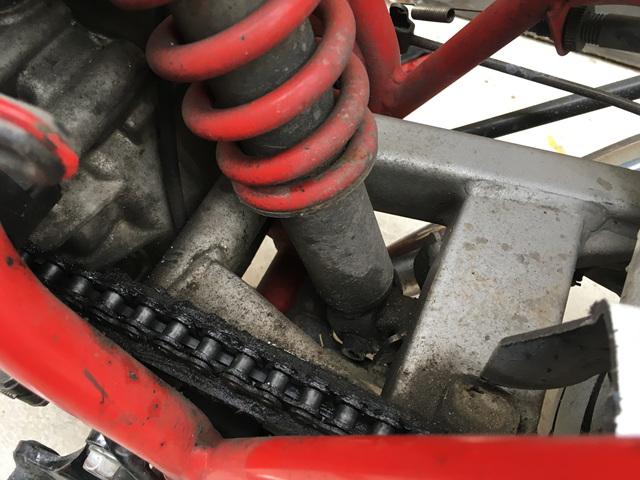

스윙암쪽 14mm, 12mm 볼트를 풀어줍니다.
아, 쇼바 적출과정에서 차를 놓는데 맥없이 주저앉아버려서 제꿍할뻔..
사이드 스탠드 하나로 지탱되어있는데 쇼바를 탈거하니까 반대쪽으로 훅 넘어가더라구요 ㅡㅡ;;
어느정도 내려앉나 보는데 생각보다 확주저앉아서 깜짝놀라고...
에이프는 매우 가벼우므로 잽싸게 받아냈습니다 ㅋㅋ;;
새 쇼바를 준비합니다.
아무리 중고중고해도 새로 갈아주는데 깨끗한 기분은 내봐야죠!
집에서 파츠크리너를 가져오는데 보니까 노즐을 놓고왔더라구요 ㅡㅡ;;
해서 구석구석 닦아주진 못하고...

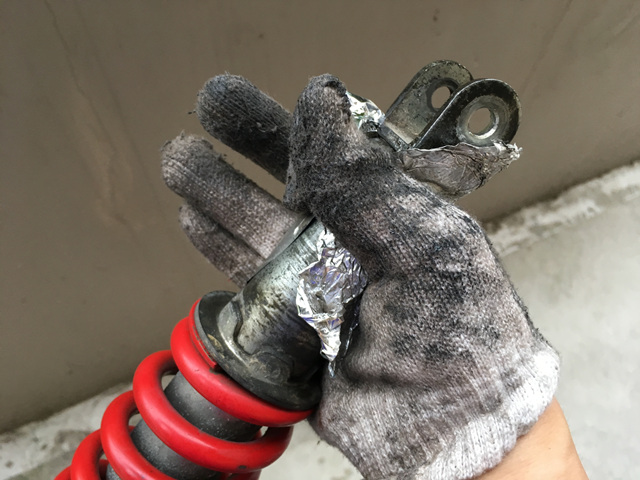

WD 후 은박지... 효과는 미미했다!
피칼 후 은박지... 점차 효과가 나타난다!
어느정도 반복하다가 이정도면 됐지 하고 포기합니다 ㅡㅡㅋㅋㅋ
귀차니스트의 자가정비는 사소한데에 집착했다가 포기하는 속도가 매우 빠릅니다 ㅡㅡㅋㅋ

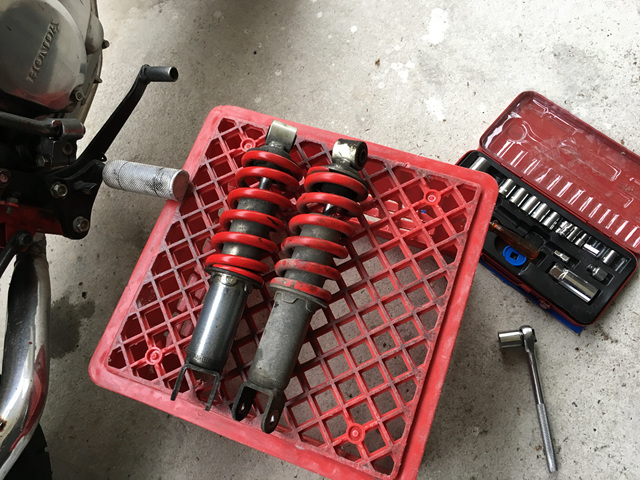

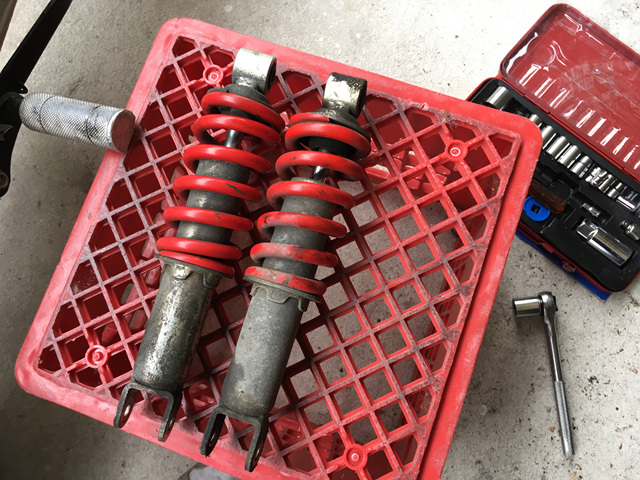

좌측 새 쇼바, 우측 터진 쇼바
야매 빠우 작업 전
역시 좌측 새 쇼바, 우측 헌 쇼바
야매 빠우 작업 후

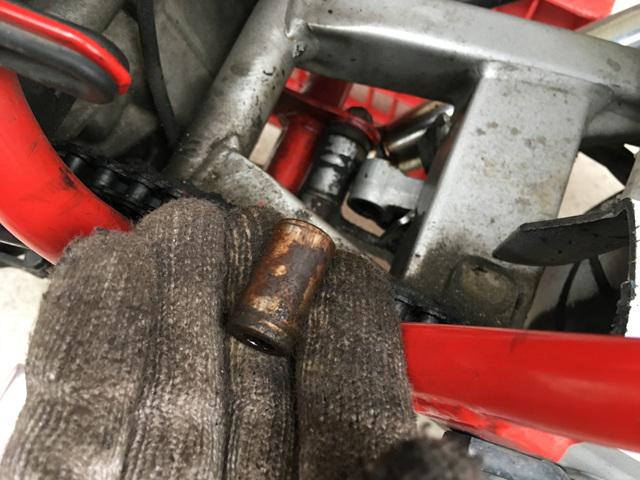

스윙암과 쇼바가 체결되는 부위에 있는 이 부품(명칭알못..)
WD로 세척 전..
그리고 구리스를 듬뿍듬뿍 멕여줍니다. 안과 밖 모두!
사진은 미처 못찍었지만 차대와 연결되는 쪽에도
볼트가 통과하는 자리에 구리스를 듬뿍 멕여주었습니다.
이후 결합은 분해의 역순으로!
|
|
|
|
|
